Fournisseurs chinois de systèmes de télémétrie UWB pour environnements extérieurs - Solutions de sécurité de précision pour les usines et les environnements industriels
Avantages
Caractéristiques
Paramètres
Application
Principaux avantages techniques
■
Précision au centimètre près S’appuyant sur la technologie de positionnement UWB, le système offre une précision de positionnement centimétrique.
■
Performances robustes contre les trajets multiples Garantit des performances de signal stables et fiables dans des environnements industriels complexes.
■
Alertes de collision en temps réel Fournit des alertes instantanées grâce à des seuils de proximité configurables afin de prévenir les collisions et d'améliorer la sécurité opérationnelle.
■
Conception robuste et à faible consommation Consommation d'énergie ultra-faible avec protection IP65, fonctionnement fiable dans des environnements de -20°C à 60°C.
■
Intégration RTLS transparente Prend en charge l'intégration avec les étiquettes UWB RTLS et les systèmes de sécurité industriels pour une surveillance et un contrôle unifiés.
Caractéristiques du produit

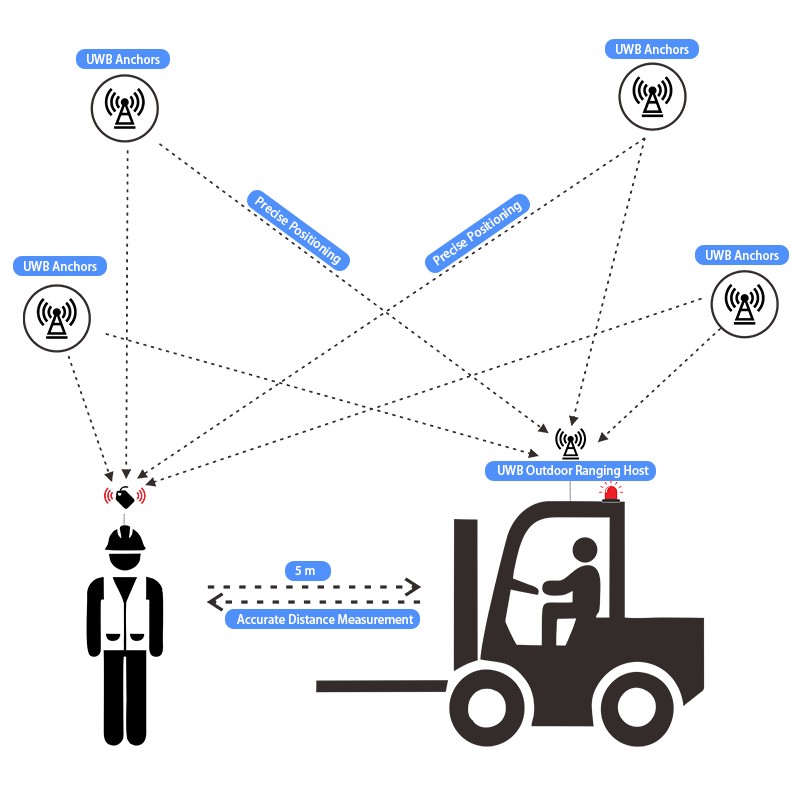

Fonctionnalités intégrées de mesure de distance et d'alarme avec des capacités de positionnement étendues pour les applications RTLS industrielles.
■
Positionnement de haute précision Fournit une mesure précise des distances et un positionnement en temps réel du personnel et des biens.
■
Fonctionnement à haute capacité Prend en charge la détection multi-étiquettes et le suivi simultané dans des environnements denses.
■
Conception à faible consommation Consommation d'énergie optimisée pour un fonctionnement continu à long terme dans les déploiements RTLS.
■
Système d'alarme audiovisuel Alertes sonores et lumineuses intégrées pour les avertissements de proximité, les dépassements de seuil et les incidents de sécurité.
Spectacle vidéo
Paramètres du produit
| Couverture | 100 m (sans obstacle, marge de liaison de 20 dB) |
| Résolution | 10 cm (distance) / 30 cm (positionnement) |

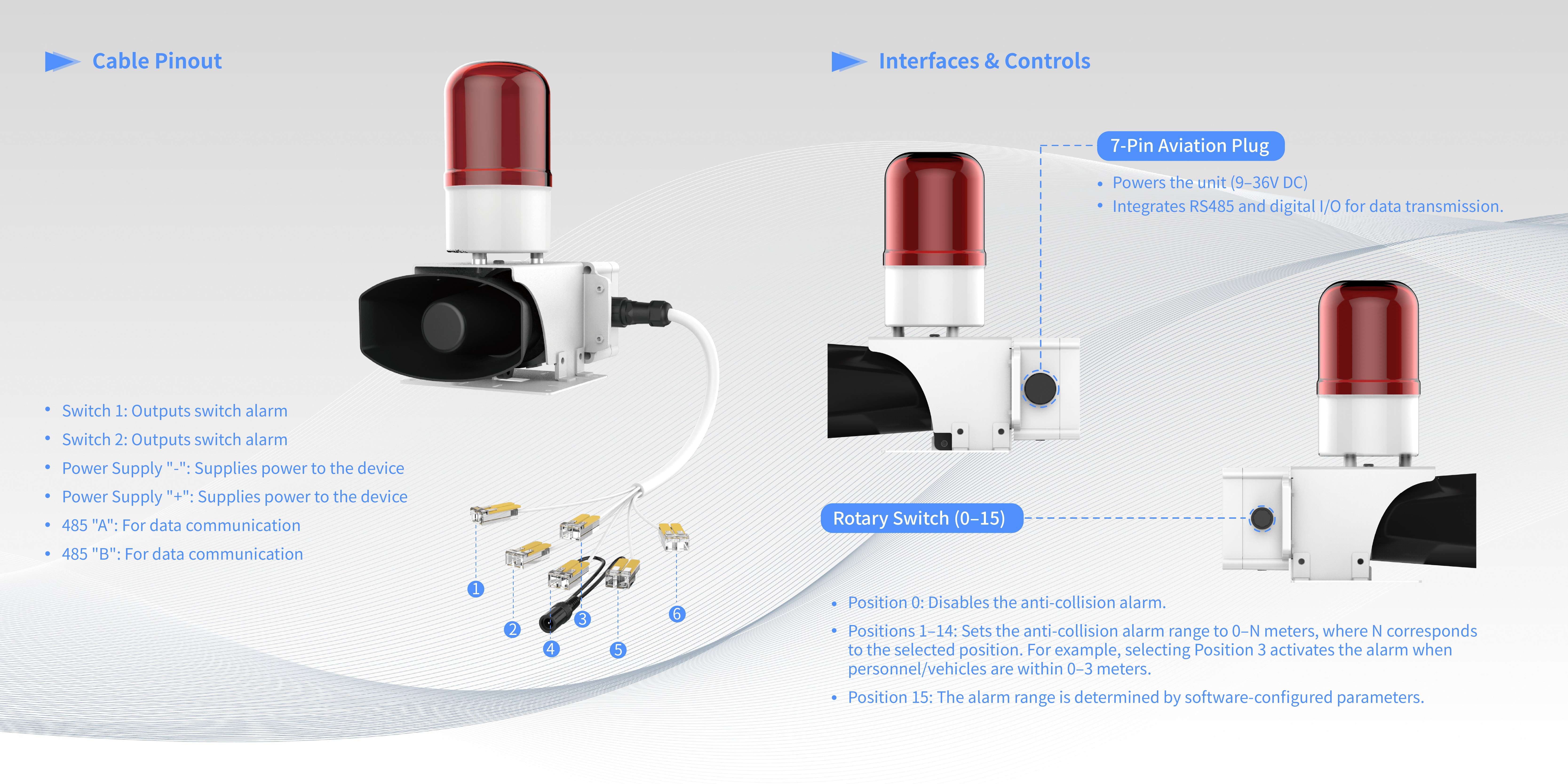

| Alimentation | Prise aviation à 7 broches (9–36 V CC) |
| Dimensions | 240 mm (L) × 157 mm (l) × 255 mm (H) |
| Poids | ≤1,6 kg |
| Température de fonctionnement | -20°C à 60°C |
| Indice de protection | IP65 |
| Normes sans fil | UWB (802.15.4_2011) / 2,4 GHz (802.15.4) |
| Communication | RS485 (9600/115200/460800 bauds) / E/S numériques (0,5 A CC, isolation 60 V) |
| Système d'alarme | Alarme sonore et visuelle avec seuils configurables |
| Protection contre les surtensions | 2 kV (ports d'alimentation et RS485, forme d'onde 1,2/50 µs) |
Logique d'alarme à trois étapes
Lorsque la plage d'alarme est réglée sur [D1, D2] :
■
Alerte maximale [D1, D1+ L] (L = (D2 - D1)/3)
■
Alerte moyenne [D1 + L, D2 - L]
■
Alerte faible [D2 – L, D3]
Scénarios d'application

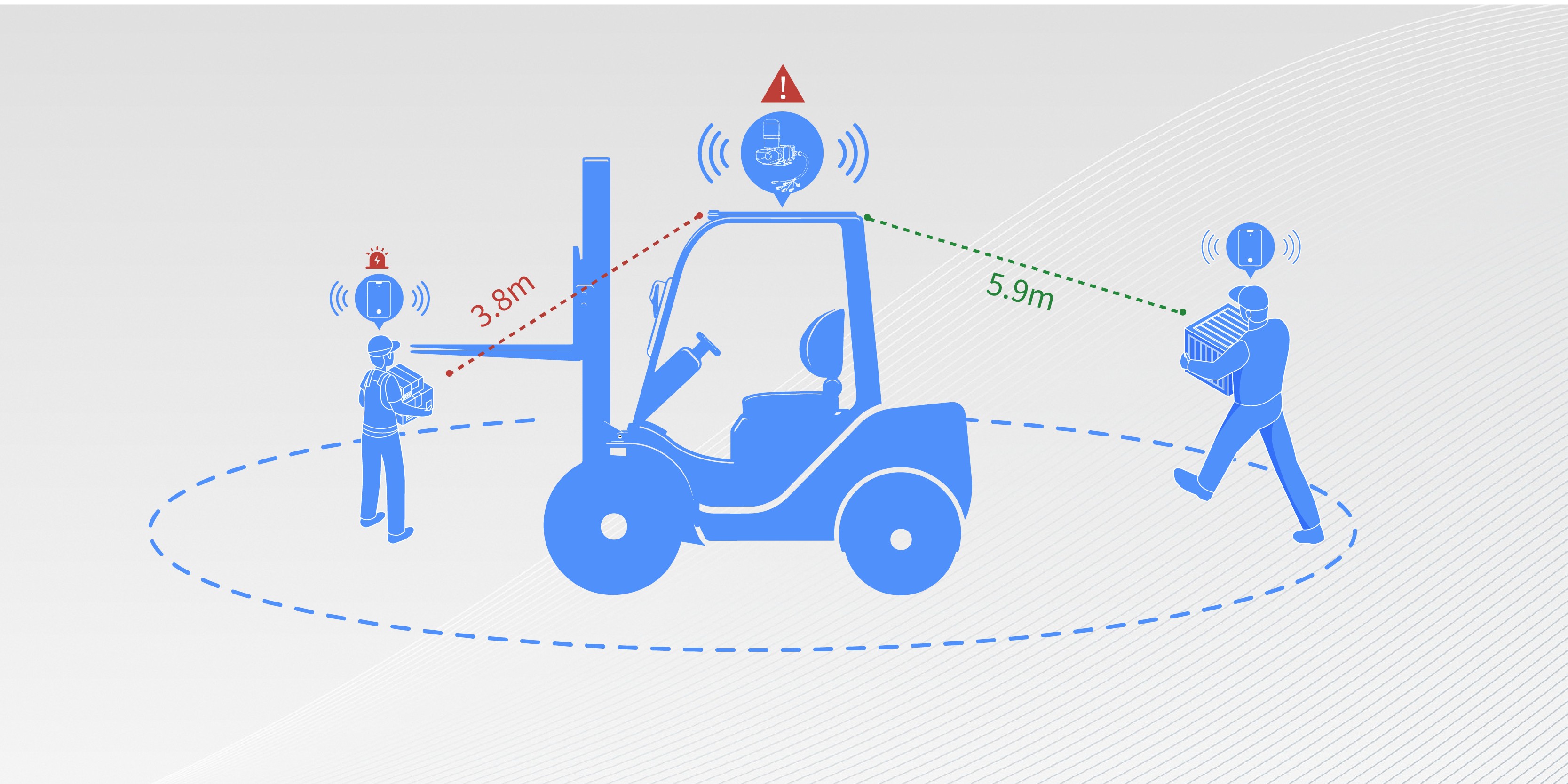

Alerte de collision entre le personnel et les chariots élévateurs
Lorsque la distance entre le personnel et un chariot élévateur est inférieure au seuil de sécurité prédéfini, les étiquettes portables et les dispositifs d'avertissement montés sur le véhicule déclenchent simultanément des alertes pour garantir la sécurité du personnel.

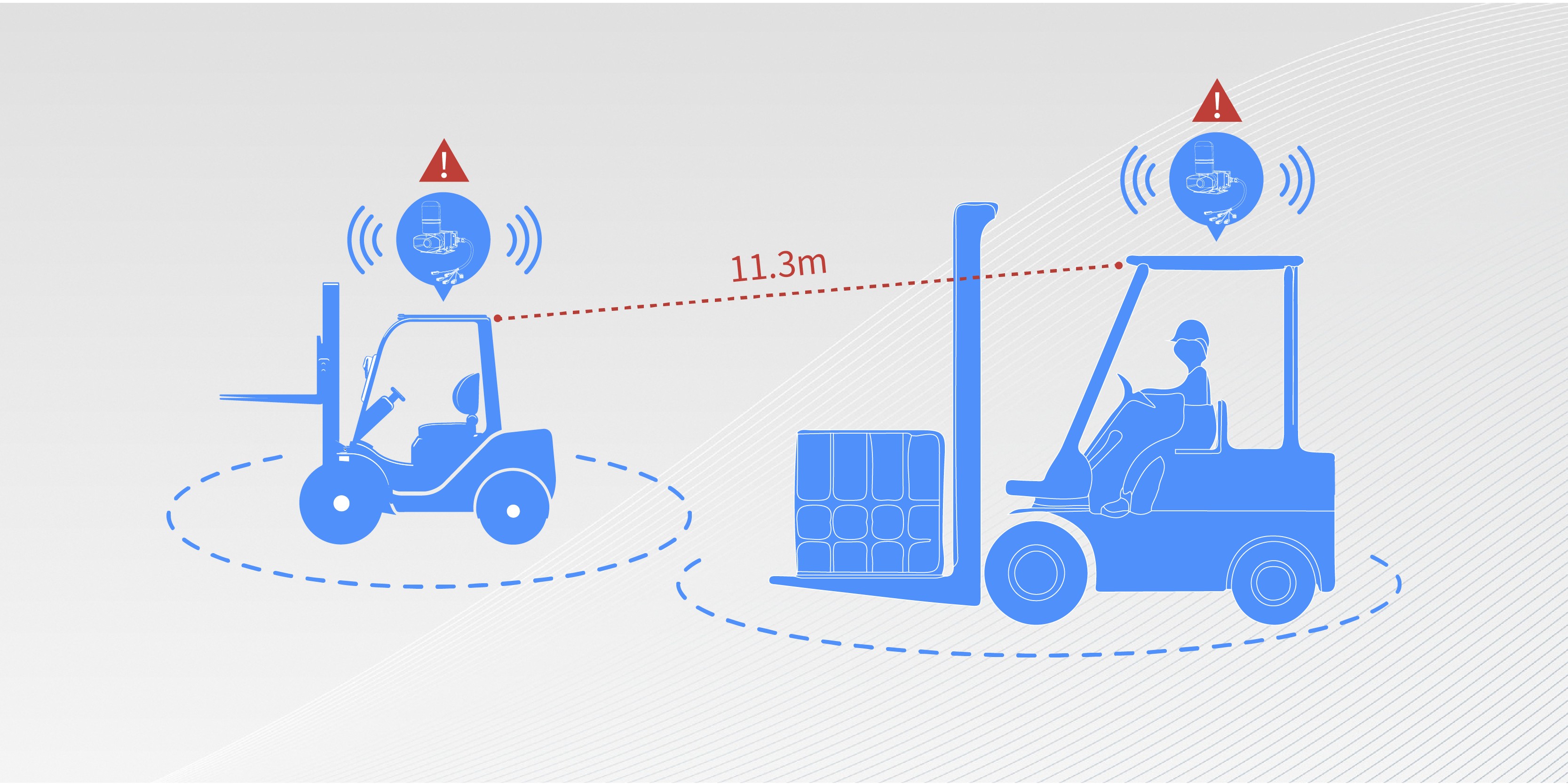

Avertissement de collision entre véhicules
Lorsque la distance entre les véhicules descend en dessous du seuil de sécurité prédéfini, les systèmes d'alerte embarqués s'activent automatiquement pour permettre des manœuvres d'évitement opportunes.

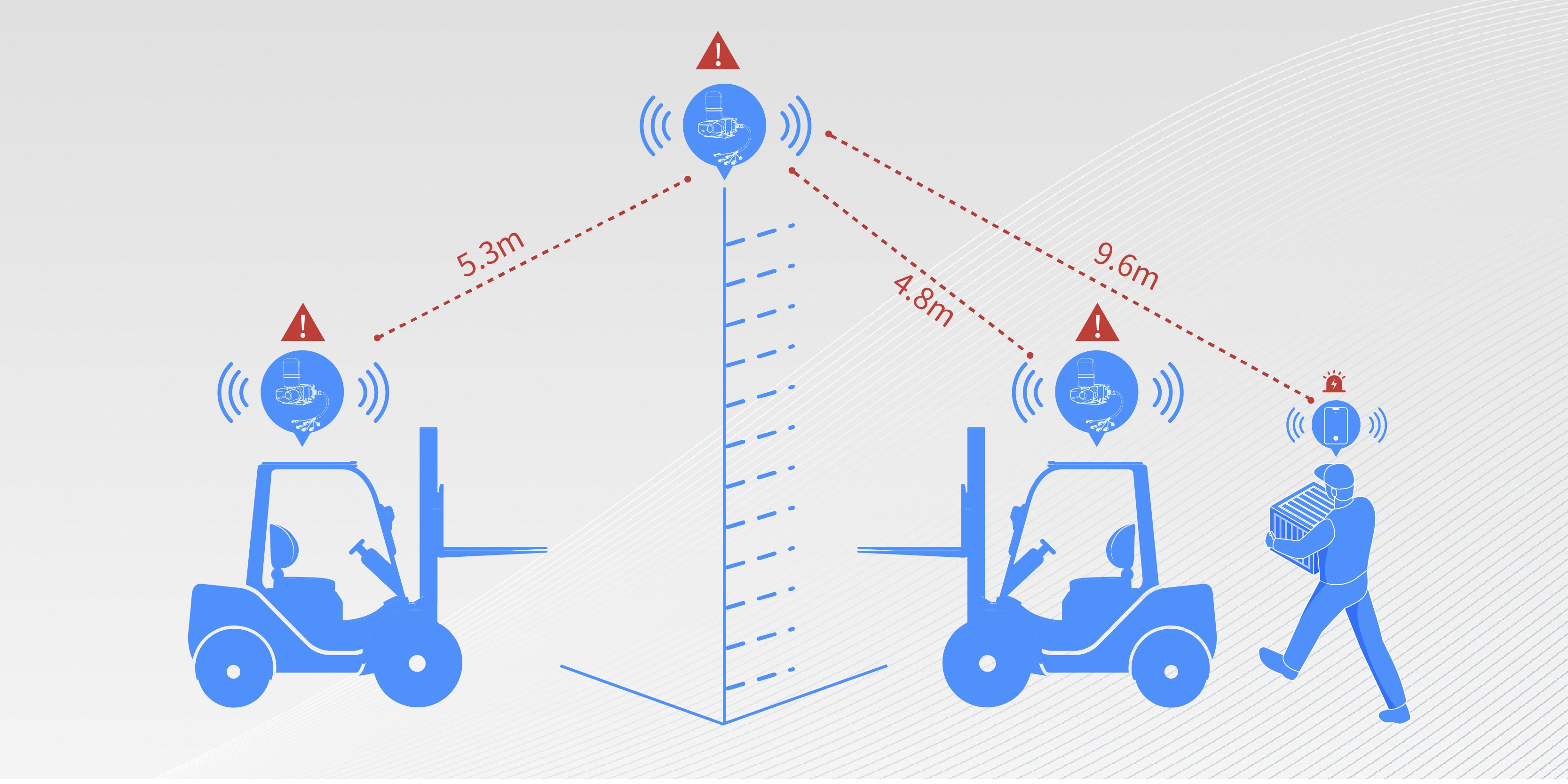

Avertissement de collision dans un angle mort (Personne / Véhicule)
Lorsque des employés ou des chariots élévateurs approchent de virages sans visibilité ou d'intersections obstruées et que la distance tombe en dessous du seuil de sécurité, les étiquettes portables et les systèmes du véhicule déclenchent des alertes automatiques pour réduire les risques de collision.
Applications étendues des systèmes de positionnement
■

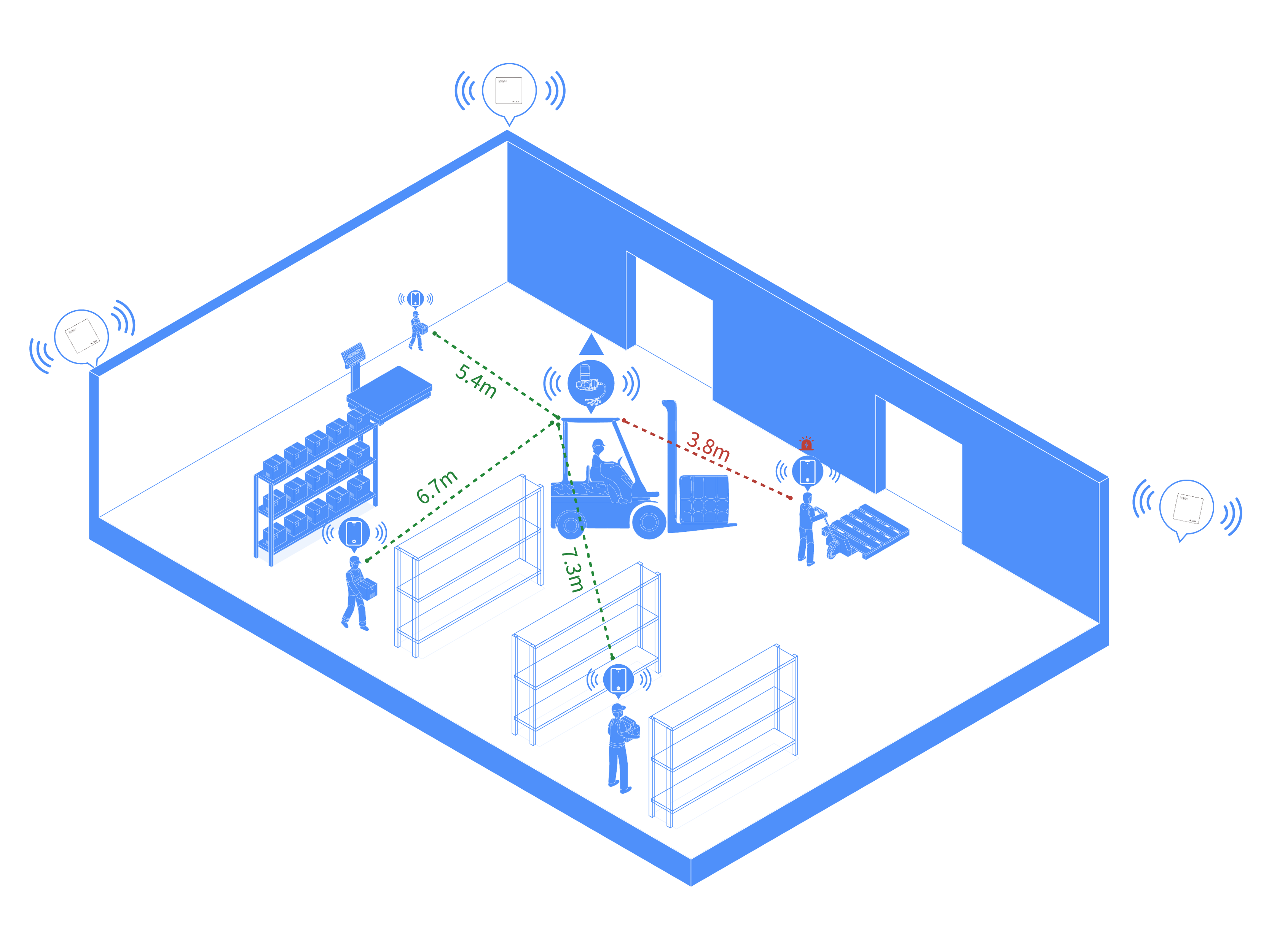

Positionnement en temps réel Permet le suivi en temps réel de la localisation du personnel et des véhicules, assurant ainsi une surveillance précise de l'état de la distribution et des mouvements.
■
Présence intelligente Permet un suivi efficace et précis des présences des employés grâce à des statistiques automatisées sur les heures de travail.
■
Lecture de la trajectoire Permet d'interroger et de visualiser les itinéraires historiques de déplacement du personnel et des véhicules dans des zones définies ou des zones étiquetées.
■
Intégration vidéo S'intègre aux systèmes de surveillance pour permettre la surveillance en temps réel et la vérification des événements sur les chantiers.
■
Géorepérage (clôture électronique) Permet une définition flexible des zones restreintes, déclenchant des alertes en cas d'entrée non autorisée et permettant une gestion efficace de la sécurité par zone.
Foire aux questions (FAQ)
Q1 : Quelle est la précision de positionnement de ce système UWB ?
Le système offre une précision de positionnement au centimètre près (10 cm pour la mesure de distance et 30 cm pour le positionnement) grâce à une technologie de positionnement UWB avancée.
Q2 : Comment le système d'avertissement de collision alerte-t-il le personnel et les véhicules ?
Il fournit des alertes audiovisuelles en temps réel grâce à des seuils de proximité configurables, déclenchant des voyants et des sons d'avertissement sur les unités embarquées dans le véhicule et les étiquettes portables.
Q3 : Quelle est la couverture maximale du signal de l'hôte de télémétrie extérieur ?
L'hôte couvre une portée allant jusqu'à 100 mètres dans des environnements industriels dégagés avec une marge de liaison de 20 dB.
Q4 : Cet équipement est-il adapté aux environnements industriels extérieurs difficiles ?
Oui, il est doté d'une conception robuste avec protection IP65 et fonctionne de manière fiable dans des conditions extrêmes allant de -20 °C à 60 °C.
Q5 : Ce matériel peut-il s’intégrer aux systèmes industriels existants ?
Oui, il prend en charge l'intégration avec les étiquettes UWB RTLS et les systèmes de surveillance de sécurité industrielle via des interfaces standard telles que RS485 et E/S numériques.
Q6 : Quelle est la logique d'alarme à trois étapes ?
Il s'agit d'une logique de délimitation de sécurité qui divise la zone d'alerte en zones d'alerte élevée, d'alerte moyenne et d'alerte faible en fonction de seuils de distance prédéfinis.
