Clé UWB eforthink - Module d'étiquette de station de base de positionnement UWB provenant de fournisseurs et d'usines chinois pour une télémétrie précise
Avantages
Caractéristiques
Paramètres
Application
Principaux avantages techniques
● Qualité automobile
● Développé et produit de manière indépendante
● Axé sur la technologie de détection de position précise
● Fournir des services de support technique professionnels
● Protocoles pris en charge : FiRa, CCC
● Bandes de fréquences prises en charge : 5/9 (6,0 GHz ~ 8,5 GHz)
Caractéristiques du produit

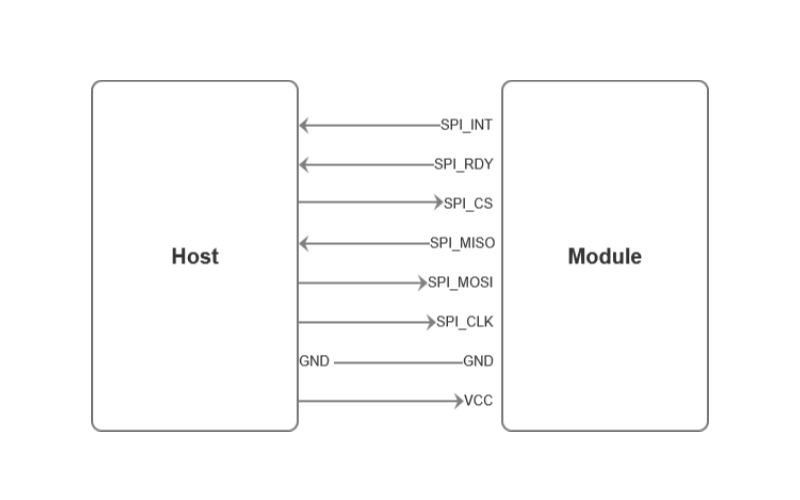

Description de la topologie de connexion du module 6 : SPI filaire et hôte
Diagramme temporel de l'hôte envoyant des commandes (CMD) au module
L'ordre suivant doit être respecté :
- L'hôte active le SS.
- L'hôte doit vérifier s'il existe une requête INT pendant cette période.
- Si une requête INT est reçue pendant cette période, l'hôte doit reporter l'envoi de la commande et recevoir une notification du module.
- Le module prépare le périphérique SPI pour les opérations suivantes.
- Le module active RDY pour notifier à l'hôte que la transmission de données peut commencer.
- Une fois la transmission des données terminée, l'hôte désactive SS.
- Le module attend la désactivation de SS.
- Le module cesse de recevoir et désactive RDY.
Diagramme temporel du module envoyant des réponses (RSP) et des notifications (NTF) à l'hôte
L'ordre suivant doit être respecté :
- Le module prépare le SPI et active l'INT.
- L'hôte est déclenché lorsque INT est activé.
- Le module attend l'activation de SS.
- L'hôte active SS et effectue une transmission SPI.
- Afin de déterminer la longueur de la réponse, l'hôte peut d'abord recevoir les quatre premiers octets, y compris l'en-tête UCI et les informations de longueur.
- L'hôte peut alors lire les octets restants.
- L'hôte ne doit pas révoquer SS entre deux transmissions SPI.
- Ou bien, l'hôte peut transmettre la longueur maximale des paquets UCI.
- Une fois la ligne SS activée, le module considère les données comme des transmissions SPI ultérieures et ignore les données entrantes.
- Une fois la transmission des données terminée, la ligne INT est désactivée.
- L'hôte doit attendre que la ligne INT soit désactivée avant de libérer la ligne SS afin d'éviter une condition de concurrence.
Paramètres du produit
| Taille du module | 72,0 x 20,0 x 1,0 mm |
| interface d'alimentation | USB |
| Tension de fonctionnement | 4,5 - 5,5 V |
| Courant de fonctionnement | ≤150 mA |
| Norme de positionnement sans fil | Norme IEEE 802.15.4™ - 2015 |
| Positionnement des bandes de fréquences prises en charge | 5/9 (6,0G ~ 8,5G) |
| Méthode de positionnement | TOF/TDOA |
Scénarios d'application
Logistique intelligente
Améliorer l'efficacité grâce à un positionnement précis pour une gestion du fret rationalisée.
Industrie intelligente
Offrant une précision au centimètre près pour optimiser la planification et la sécurité de la production automatisée.
Foire aux questions (FAQ)
Quelles bandes de fréquences ce module UWB prend-il en charge ?
Le module prend en charge les bandes de fréquences de positionnement 5/9 (allant de 6,0 GHz à 8,5 GHz).
Quelles normes et quels protocoles sans fil sont pris en charge ?
Il est conforme à la norme de positionnement sans fil IEEE Std 802.15.4™ - 2015 et prend en charge les protocoles FiRa et CCC.
Quelles méthodes de positionnement utilise le module ?
Le module utilise les méthodes de positionnement TOF (Time of Flight) et TDOA (Time Difference of Arrival) pour obtenir une détection de position précise.
Quelles sont les exigences électriques de ce module UWB ?
Il fonctionne sur une tension de 4,5 V à 5,5 V via une interface d'alimentation USB, avec un courant de fonctionnement de ≤ 150 mA.
Comment la topologie de connexion est-elle configurée entre le module et l'hôte ?
Le module se connecte à l'hôte via une interface SPI à 6 fils. La synchronisation de la transmission repose sur la coordination des lignes SS (Sélection esclave), INT (Interruption) et RDY (Prêt) afin d'éviter les conflits d'accès.
Dans quels secteurs ce module peut-il être appliqué ?
Les principaux scénarios d'application comprennent la logistique intelligente (pour une gestion rationalisée des marchandises) et l'industrie intelligente (offrant une précision au centimètre près pour la planification et la sécurité automatisées de la production).
